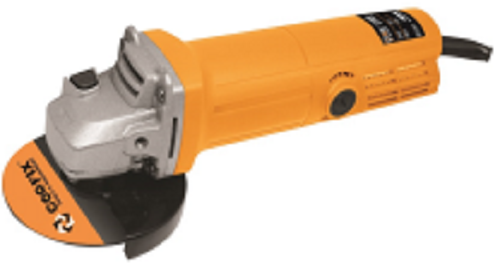

MEULEUSE D'ANGLE
Principe 1.Working
La meuleuse d'angle électrique est l'utilisation d'une meule à coupe mince rotative à grande vitesse et d'une meule en caoutchouc, d'une roue en acier et d'autres composants métalliques pour le meulage, la coupe, l'élimination de la rouille et le meulage. La meuleuse d'angle est adaptée à la coupe, au meulage et au meulage du métal et de la pierre. Les plaques de guidage doivent être utilisées lors de la coupe de pierres. Pour les modèles équipés de commandes électroniques, des opérations de rectification et de polissage peuvent également être effectuées si des accessoires appropriés sont installés sur ces machines.
2 . procédures de fonctionnement
La meuleuse d'angle est une sorte d'outil abrasif pour la découpe et le meulage de PRF. La meuleuse d'angle multi-usage portable convient aux fraises et aux meulages. Les méthodes d’exploitation suivantes, par exemple, la marque et le modèle spécifiques du moulin en coin sont différents, veuillez vérifier les instructions avant l’opération.
1. moulin d'angle
Attention! Lors de l'utilisation de la rectification en angle, pour éviter les incendies, les chocs électriques, les blessures, les dommages mécaniques et autres accidents, respectez scrupuleusement les consignes de sécurité suivantes!
1.1 La prise de courant utilisée dans la meuleuse d'angle doit correspondre à la fiche d'alimentation de la meuleuse d'angle et le protecteur de fuite doit être installé du côté de la source d'alimentation (disque de remorquage).
1.2 Ne doit pas être utilisé sur des lieux de travail et des établis mouillés et en désordre, ni dans des endroits où des gaz inflammables et explosifs, des liquides et d’autres endroits où utiliser la rectification d’angle.
1.3 Lors de l'utilisation, le moulin doit être soigneusement vérifié. Si l'une des conditions suivantes est trouvée, le broyeur doit être arrêté immédiatement et ajusté ou réparé ou remplacé dans l'entrepôt.
(1) le corps du moulin angulaire est endommagé.
(2) il y a des fissures ou des ruptures dans la meule.
(3) la rectification angulaire est anormale ou vibratoire, le balancement est trop important.
(4) lorsque le diamètre extérieur de la meule est inférieur à 2/3.
(5) lorsque le balai de charbon est trop grand et que la rotation est instable.
1.4 Pendant le fonctionnement, porter les vêtements de travail, le casque de protection et le masque de protection (lunettes) conformément aux spécifications. Évitez de porter des vêtements de travail amples et amples. Vous ne devez pas étendre votre main sur les coins en rotation pour broyer et polir et couper les outils. Et il doit y avoir suffisamment de lumière.
1.5 Le meulage ou la coupe sans bouclier de meule est strictement interdit, et le meulage avec des lames de coupe est strictement interdit.
1.6 il est nécessaire d'utiliser une meule avec la même vitesse efficace et la plus grande vitesse de la meuleuse d'angle.
1.7 Lorsque la fiche est débranchée par inadvertance, le commutateur doit être placé sur la position "arrêt" immédiatement et l'alimentation doit être coupée.
2. méthode de fonctionnement correcte
Attention! Avant de régler ou de remplacer les accessoires et les pièces de rechange, il faut couper l'alimentation de la meuleuse d'angle.
2.1 utiliser la tension spécifiée. La tension d'alimentation ne dépasse pas la tension nominale de la plaque signalétique de la meuleuse angulaire de 10%.
2.2 vérifier avant utilisation. Vérifiez d'abord le corps, le fil et le protecteur de fuite. Faire tourner le broyeur à angle pendant une minute de plus, vérifier si l'amplitude de vibration de la meuleuse d'angle est trop grande, si la partie rotative est flexible, s'il y a un bruit anormal, si l'étincelle est normale ou non a des fissures, etc.
2.3 pièce fixe. La pièce doit être fermement fixée ou polie.

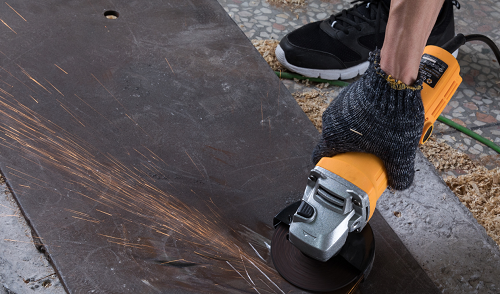

2.4 garder la bonne posture. Pendant l'opération, les deux mains tiennent fermement le fuselage, se concentrent dessus, maintiennent une posture correcte, maintiennent l'équilibre et ne le poussez pas et ne le broiez pas trop fort. Lors du meulage, la meule et la surface de la pièce à usiner doivent conserver un angle de 15 à 40 degrés. Lors de la coupe, la lame de coupe doit être verticale par rapport à la pièce et ne doit pas trembler, la direction de la rectification en angle et la machine en sens inverse.

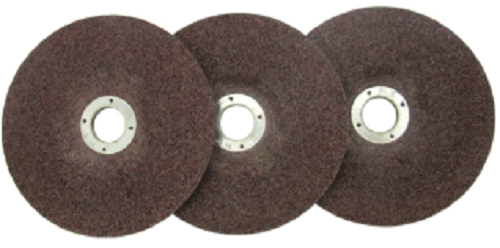

2.5 chargement et déchargement corrects des meules. Lorsque le diamètre extérieur de la meule (pièce) est inférieur à 2/3, la meule doit être remplacée. Lors du changement, tirez le commutateur sur la position "off" et débranchez la fiche. Lors de l'installation, la meule (feuille) doit être sélectionnée pour répondre aux exigences et l'écrou de blocage doit être serré. Après avoir vérifié que la goupille de blocage du laminoir angulaire a été relâchée, le meulage peut être effectué jusqu'à ce que tout soit normal.
2.6 réparer et polir la racine de la soudure, faites particulièrement attention à ce que les roues soient coincées et blessées. Lors du meulage, il doit être uniformément broyé à la racine le long de la pente de la rupture des deux côtés de la soudure. Avant que la racine de soudure soit sur le point d’être usée, il doit y avoir suffisamment d’espace dans la rainure pour que la meule d’angle (feuille) fonctionne et fonctionne.
2.7 Lors de la rectification de gros objets, il est préférable d'utiliser une rectification angulaire à haute puissance (par exemple, rectification angulaire de 125, 150).
3. entretien courant et inspection
Attention! Avant l'inspection et la maintenance du moulin diagonal, la source d'alimentation de la rectification angulaire doit être coupée.
3.1 garder le moulin de coin propre et propre.
3.2 Toujours vérifier le cordon d’alimentation, la fiche, l’interrupteur est bon; La prise de brosse en carbone est lâche, au-delà de la limite et ainsi de suite. S'il y a un défaut ou un dommage, veuillez vous rendre à l'entrepôt pour réparation ou remplacement.
3.3 Le moulin de coin doit être maintenu dans le temps après utilisation, par exemple en essuyant la coque en plastique avec un chiffon doux, sans utiliser de solvant, tel que de l'essence, de l'alcool, etc.
3.4 ne touchez pas la source de chaleur et la graisse avec le cordon d'alimentation. Empêchez les lignes électriques d'être rayées et coupées.
Manipulez les coins 3.5 soigneusement. Lorsqu'il n'est pas utilisé, il doit être retourné à l'entrepôt à temps ou dans un environnement de gaz sec, propre et non corrosif.
3 modèles communs
Les modèles courants de meuleuses d'angle sont divisés en 100 mm (4 pouces), 125 mm (5 pouces), 150 mm (6 pouces), 180 mm (7 pouces) et 230 mm (9 pouces) selon les spécifications des accessoires utilisés. Les moulins à angle de petite taille couramment utilisés en Europe et en Amérique sont de 115 mm.
Les broyeurs angulaires sont classés comme broyeurs compacts et à grand angle, compacts: ultra-légers, avec ou sans configuration de sécurité - pour répondre aux différentes exigences du broyeur diagonal; moulins à grand angle: puissants, adaptés aux opérations de meulage et de découpe difficiles.
Selon les différents diamètres et le domaine d'application du broyeur, les modèles de moulin d'angle de type compact sont divisés en: WSB10-115T, WSG10-115, WSG10-125S, WSB14-125T, WSG14-125, WSG14-125S, WSG14-70E, WSS14-125, MSFV649-1, WSG14-150.
Selon le diamètre et le domaine d'application différents du disque de meulage, les modèles de meuleuses d'angle compacts sont divisés en WSG20-180, WSG25-180, WSB20-180, WSB25-180x, WSG20-230, WSB20-230, WSG25-230, WSB25. -30x.
4 . entretien
Le petit moulin à angle est souvent utilisé dans nos outils électriques de la vie quotidienne, mais il néglige généralement l'entretien de la meuleuse d'angle. Dans ce rappel, nous devons maintenir l'utilisation du processus.
4. 1, vérifiez régulièrement la connexion du cordon d’alimentation, si la fiche est mal fixée ou non, et si le commutateur est flexible et fiable.
4. 2. Vérifiez si la brosse est usée trop court, remplacez la brosse à temps, afin d’éviter que le contact avec la brosse soit mauvais et que des étincelles ou une armature brûlante se forment.
4. 3. Vérifiez que l'entrée et la sortie de l'outil ne sont pas bloquées et retirez l'huile et la poussière de toute partie de l'outil.
4. 4, la graisse doit être ajoutée à temps.
4. 5, défaillance de l'outil, envoyée au fabricant ou au service de maintenance désigné pour réparation. Si l'outil est endommagé en raison d'une utilisation anormale ou d'une erreur, le fabricant n'autorise généralement pas la réparation ou le remplacement gratuits.
4. 6. Vérifiez le marquage de la meuleuse d'angle. Les usines inutilisables comprennent: des marqueurs illisibles et non marqués, invérifiables, qu'ils soient défectueux ou non.
4. 7, vérifier les inconvénients de la rectification angulaire. Il existe deux méthodes d’inspection: l’inspection visuelle, l’observation directe de la surface du moulin en coin avec les fissures oculaires et d’autres problèmes; knock inspection, qui est l'inspection de l'intérieur principal du moulin d'angle, la méthode consiste à utiliser un broyeur à angle de soutirage de maillet. Si le moulin de coin ne pose pas de problème, le son doit être net, si d'autres sons indiquent des problèmes.
4. 8. Vérifiez la force de rotation de la meuleuse d'angle. Le même type de lot de moulin angulaire utilise le contrôle ponctuel de la force rotative, sans tester le moulin angulaire ne peut jamais être installé et utilisé.
brosse
Les brosses peuvent être utilisées pour les moteurs à collecteur courant continu ou alternatif, tels que les outils électriques à usage général, tels que les perceuses et les meuleuses. Il est utilisé avec le commutateur pour réaliser la commutation de courant du moteur, [2] est le contact de glissement du courant de conduction du moteur (sauf moteur à cage d'écureuil). Dans le moteur à courant continu, il s’agit également de commuter (rectifier) la force électromotrice alternative induite par l’enroulement de l’armature. La pratique a prouvé que la fiabilité du moteur dépend largement de la performance de la brosse.
Réparation de fuite
Les défauts de fuite les plus courants sont les fuites du stator, les fuites du rotor, les fuites dans la base de la brosse (fraisage de la calandre métallique) et les dommages au conducteur interne.
1) Retirez la brosse pour déterminer si le stator, le porte-balais et le conducteur interne sont des lignes de fuite.
2) déconnecter la ligne de connexion entre le stator et le porte-balais pour déterminer si le porte-balais présente une fuite.
3) mesurer indépendamment si le rotor présente des fuites d'électricité.
Les fuites du rotor et du porte-balais ne peuvent être remplacées que si le stator peut être rembobiné ou remplacé.
Tout d'abord, ouvrir le couvercle de câblage d'inspection est endommagé, le cas peut être détecté avec un multimètre, puis sortir le rotor pour mesurer, vous pouvez détecter les fuites du rotor ou la fuite du stator, les fuites du rotor ne peuvent être remplacées si la poudre de brosse en carbone et les autres impuretés se sont accumulées trop et fuient, nettoyez puis mesurez. Ou la fuite est que l'isolation de l'enroulement du stator n'est pas bonne, pour voir si la coquille d'enroulement ou humide, sinon, ne peut être rembobinée.

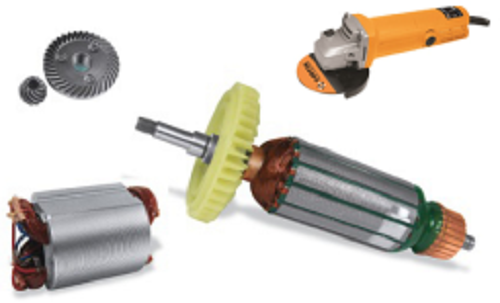

Angle de défaut de moulin et méthodes de dépannage, moulin en angle avec moteur en série, ce moteur est caractérisé par deux balais en carbone, le rotor a un collecteur.
Les parties les plus communes de ce moteur sont les commutateurs et les extrémités des enroulements du rotor.
Si le commutateur brûle, la pression du balai en carbone ne suffit pas. Lorsque le moteur fonctionne, si le courant continue à être très important, la brosse s'use très vite, le temps est long, la brosse devient courte, la pression devient faible, la résistance de contact est très importante, le chauffage de la surface du collecteur est alors très sérieux.
Si le bobinage est brûlé, cela indique que la pression du moulin de coin sur la pièce est très élevée, que le frottement est très important, que le moteur est en surcharge depuis trop longtemps. C'est parce que le courant est trop grand.
Méthode d'élimination
A-- ne fonctionne pas après avoir reçu de l'électricité.
1 le pouvoir est cassé.
Puissance de réparation
2 joints lâches
Vérifiez tous les joints.
3 contact n'est pas bon ou pas d'action.
Réparer ou remplacer l'interrupteur
4 la brosse n'est pas en contact avec la surface du collecteur.
Remplacement du balai de charbon
B-- est bruyant et ne tourne pas après avoir reçu de l'électricité.
Tourner très lentement
1 épuisement des contacts de l'interrupteur
Réparer ou remplacer l'interrupteur
2 pièces mécaniques coincées.
Vérifier les pièces mécaniques
Feu annulaire ou plus gros sur le collecteur C--.
étincelle
1 court-circuit d'induit
Réparer l'armature
2 contact entre la brosse et le commutateur n'est pas bon.
Remplacement du balai de charbon
3 surface du collecteur n'est pas propre.
Enlevez les débris pour rendre la surface du collecteur propre et lisse.
D-- travaille lentement et différemment.
1 dégâts de meulage
Remplacer le moulin
2 la barre d'acier rencontre la barre d'acier.
Re sélectionner le point d'opération
5 . utilisation
Il existe de nombreux usages, tels que les charpentiers, les maçons et les soudeurs.
L'installation de la lame de scie à bois est une scie électrique à main habile de travail du bois, le travail du bois simple peut faire face, beaucoup de maîtres d'installation de plancher l'utilisent.
L'installation de la meule est une petite machine de découpe de meules à main, peut couper et meuler de petites pièces métalliques, le traitement des métaux tel que les fenêtres anti-vol en acier inoxydable, la production de caissons lumineux sont indispensables.
Le plus inséparable de celui-ci ou faire le traitement de la pierre et l'installation, peut installer une série de découpe de marbre, polissage, roue de laine, coupe, meulage, polissage tous en dépendent.
6 . points d'attention
La conception de la meuleuse d'angle est utilisée pour les fonctions de meulage, de sciage et de coupe qui ne sont pas l'intention originale du concepteur. Veuillez donc choisir des lames de scie de haute qualité avec plus de 40 dents et garder vos mains en fonctionnement. Parce que c'est trop dangereux. En raison de la vitesse de rotation élevée du moulin en coin, la lame de coupe ne peut pas être forcée à être pressée lors de l'utilisation de la lame de scie, ne peut pas couper des matériaux durs de plus de 20 mm d'épaisseur. éclaboussures, ou la machine est hors de contrôle, des dommages légers aux marchandises, des blessures graves!
